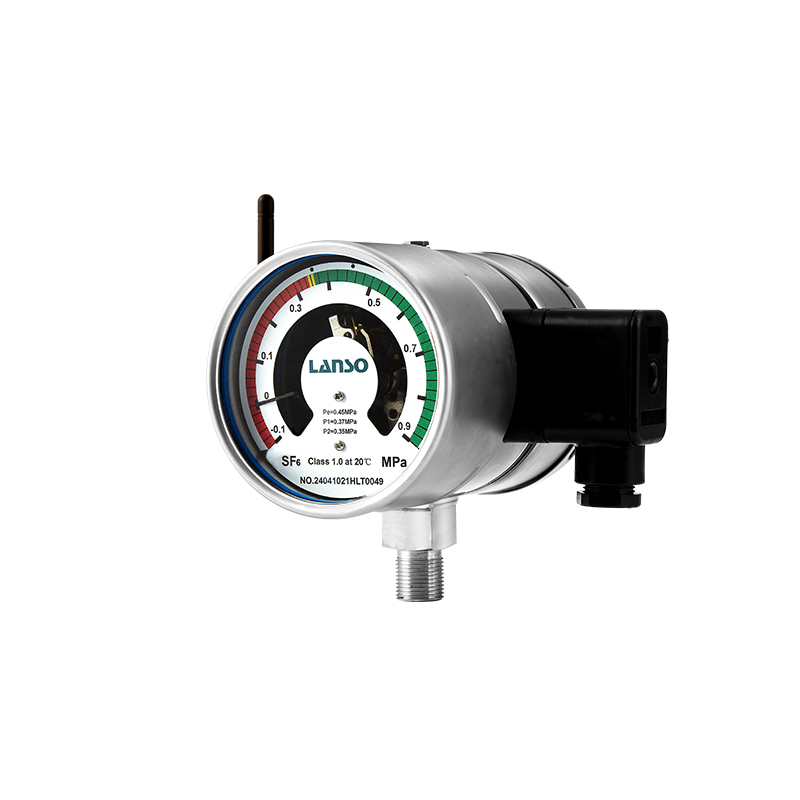

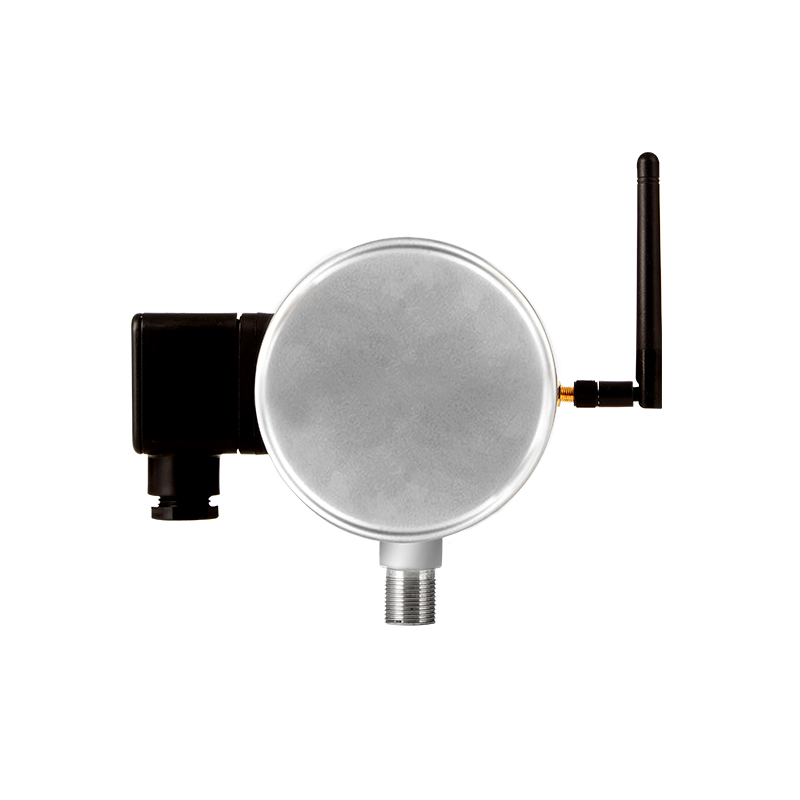

用于監視密閉容器中SF6氣體的密度，能夠現場顯示氣體密度，當密度值達到報警閾值時可輸出開關量接點信號。具有WAPI無線遠傳監測功能，產品內部采用智能補償技術，可以實時跟蹤SF6氣體壓力的非線性變化，測量精確，應用廣泛。產品內部帶有大容量電池，無需布置供電線路，便于高壓系統的在線監測。可提供新建變電站配套及現有變電站智能化改造等多種解決方案。

SF6絕緣組合電器（GIS）

SF6絕緣斷路器

SF6絕緣柱上開關

SF6絕緣變壓器

SF6絕緣互感器

SF6絕緣母線系統

1. 適合室內和室外不同的安裝需求；

2. 上限三對接點 ；

3. 可同時監測氣體密度、壓力和溫度參量；

4. 無線WAPI輸出，信號傳輸安全可靠；

5. 產品通過WAPI產業聯盟認證；

6. 產品內置大容量電池，現場無需布供電線路。

1. 外殼直徑： 100mm

2. 測量范圍：-0.1 ~ 0.9MPa（可定制）

3. 測量精度：

機械部分：

±1.0%FS（+20±1℃），±1.8%FS（-20℃～+60℃）（氣態）；

可選±1.6%FS（+20±1℃），±2.4%FS（-20℃～+60℃）（氣態）

遠傳部分：

壓力精度：±0.5%FS

溫度精度：±1℃

密度精度：±1.0%FS

4. 防護等級：IP65

5. 工作溫度： -20°C ~ +60°C, 相對濕度≤ 95%RH

6. 泄漏率：  ≤1×10-9Pa·m3/s （氦氣檢漏）

7. 接口尺寸：M20×1.5（可定制）

8. 安裝方式：徑向或軸向

9. 電氣連接：插接式連接M20×1.5密封頭

電纜尺寸：推薦用1.5mm2, 上限2.5mm2

10. 接點絕緣性能：絕緣電阻：>100 MW (DC 500V)

工頻耐壓： 2kV，50/ 60 Hz 1min

11. 接點類型：磁助式電接點開關

80%銀、20%鎳，10μm鍍金

12. 沖擊等級：50g (充油型)，30g(不充油型)

13. 接點電氣參數：30W/ 50VA，1A.（上限）

220VDC/ 380V 50/ 60Hz(上限)

14. 表玻璃：多層安全玻璃

15. 重量：  1.2kg

16.感壓元件：進口波頓管

測量范圍

測量介質：SF6、Air、N2、SF6+N2等氣體

工作溫度：可選-40℃～+60℃
